РАСПРЕДЕЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ NaftaProcess

РСУ NaftaProcess помогает решить такие задачи как:

• обработка большого объема технологических параметров (более 1 000);
• постоянный контроль технологических процессов;
• отображение на большом количестве станций оператора

Возможности:

• автоматизированное управление;
• визуализацию текущего состояния;
• дистанционное управление;
• регистрацию изменений и событий;
• отображение исторической информации в виде графиков и таблиц; автоматическое предоставление данные для вышестоящих программных комплексов с помощью открытого протокола передачи данных OPC UA. конфигурирование и расширение функционала без остановки технологического процесса;
• интеграция с ЛСУ и ПАЗ по протоколам ModBus TCP и ModBus RTU.

Аппаратная база:

Используется собственный контроллер MKLogic500 с оригинальным программным обеспечением:

• соответствует требованиям ГОСТ МЭК 61131-2;
• имеет модульную структуру

А также:

• вышедший из строя модуль заменяется без отключения контроллера;
• системная шина и схема питания дублированы;
• транспортная сеть дублирована;
• модули ЦПУ дублированы.

Распределенная система управления NaftaProcess включена в единый реестр российских программ для ЭВМ и баз данных. Регистрационный номер 9801.

Общесистемные характеристики:

Максимальное количество станций инженера 1;
Максимальное количество станций оператора без ограничений;
Максимальное количество контроллеров без ограничений;
Максимальное количество функциональных блоков 32 000;
Резервирование сети есть

Контроллер CS:

Контроллер CS содержит пакет системных программ, которые осуществляют исполнение настроенных функциональных блоков.
Контроллер CS поддерживает связь с полевыми устройствами и подсистемами через следующие каналы обмена данными:

• Последовательная передача данных;
• Modbus RTU;
• Modbus TCP.

Для контроллера доступны следующие модули:

Программная обработка сигналов строится на исполнении технологической программы которая конфигурируется функциональными блоками. В библиотеке контроллера имеется широкий набор функциональных блоков.

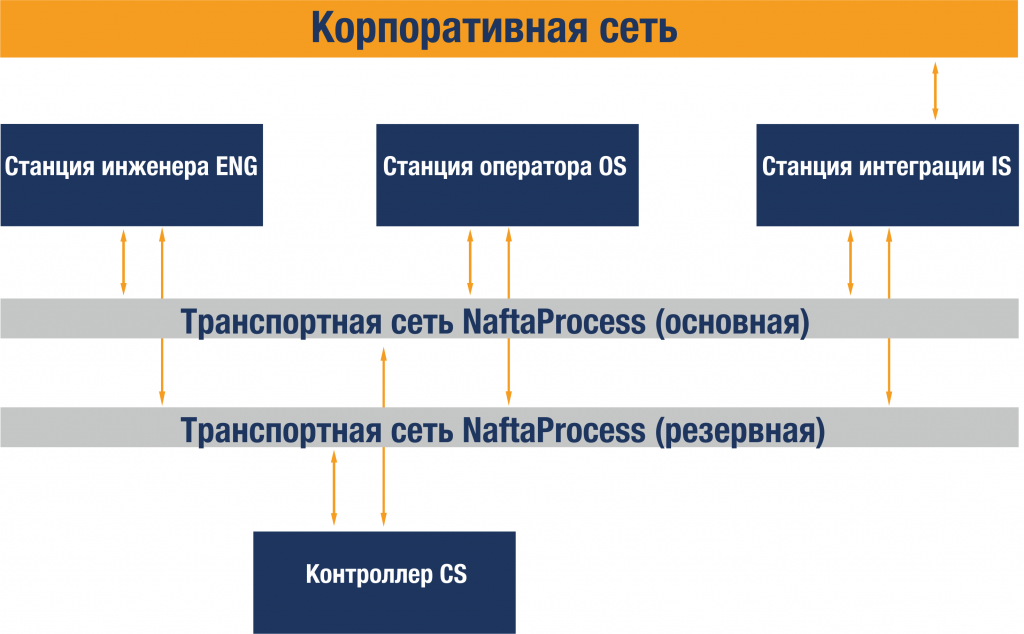

Конфигурация системы:

Максимальное количество контроллеров CS – без ограничений;
Максимальное количество станций инженера ENG – 1;
Максимальное количество станций оператора OS – без ограничений;
Максимальное количество станций интеграции IS – без ограничений;
Максимальное количество функциональных блоков – 32 000;
Резервирование транспортной сети – обеспечено.

Транспортная сеть NaftaProcess:

Транспортная сеть NaftaProcess базируется на Ethernet протоколе и не требует специфичного сетевого оборудования. Применимая топология сети – “звезда”.
Двойное резервирование транспортной сети обеспечивает устойчивую связь между узлами и при нештатных ситуациях автоматически переключается на нескомпрометированный канал без потери данных.
Резервирование на уровне модулей или корзин.
Коммутаторы сети должны поддерживать IGMP протокол.

Шина CAN контроллера CS:

Коммуникация модулей и корзин контроллера базируется на шине CAN.
Длина общей шины контроллера варьируется от 25 метров при скорости передачи в 1 Mbps до 2,5 км при 20 kbps.

Станция оператора OS:

• Поддержка Windows 7/10, Astra Linux, Ubuntu 16.04;
• Архивация параметров (ограничено местом на диске);
• Синхронизация архивированных данных между станциями OS;
• До 8 мониторов на станцию;
• Система мониторинга сигнализаций;
• Журнал действий оператора;
• Мониторинг архивируемых данных;
• Электронная документация на систему.

Требуется лицензия «Станция оператора NaftaProcess»

Станция инженера ENG:

Станция инженера предоставляет возможность управлять проектом, настраивать узлы распределенной системы, а также брать на себя функции станции оператора.

Программы станции инженера:

• Менеджер проекта Forge;
• Менеджер контроллеров Prime;
• Редактор диаграмм контроллера Pylon;
• Редактор мнемосхем Vision.

Тип лицензии «Станция оператора NaftaProcess»

Станция интеграции IS:

Станция интеграции предоставляет:

1. Доступ к данным по:

• OPC UA;
• OPC UA A&E;
• OPC UA HDA;
• ODBC;

2. Возможность архивировать данные.
Требуется лицензия «Станция оператора NaftaProcess.

Требования к аппаратным средствам:

Персональные компьютеры (ПК), предназначенные для установки ПО, должны соответствовать следующим требованиям:

• процессор Core-i5, 4 ядра по 3 ГГц;
• оперативная память 8 Гб;
• жесткий диск 500 Гб;
• графическая карта с поддержкой нескольких мониторов

Требования к системе

Необходима установка виртуальной машины для исполнения Java-приложений JRE 8.

Вопрос: Имеется ли виртуальный контроллер, который можно передать заказчику?
Ответ: Да, для РСУ NaftaProcess есть в полном объеме. Для IsaGRAF нужна лицензированная версия ACP.

Вопрос: Есть ли возможность оперативной прогрузки ППО и отката к предыдущей версии в случае неудачи?
Ответ: Для РСУ NaftaProcess есть, для IsaGRAF есть определенные ограничения.

Вопрос: По какому протоколу происходит общение контроллера и ПО в РСУ NaftaProcess?
Ответ: Свой, проприетарный протокол.

Вопрос: Возможна ли альтернатива лицензионному USB ключу для РСУ?
Ответ: Нет, только USB ключ. Ключ должен присутствовать в АРМ постоянно во время работы системы.
