Новая технология зонирования при проектировании и сборке шкафов РУНН.
27 октября 2022
В перечне распределительных устройств производства АО «Нефтеавтоматика» появилось распределительное устройство низкого напряжения (РУНН) с использованием новой технологии зонирования.
В РУНН применяется новая технология зонирования – 4d. При сборке шкафов проводиться разделение сборных шин и всех функциональных блоков, разделение зажимов для внешних проводников, связанных с одним функциональным блоком, и зажимов другого функционального блока и сборных шин. Благодаря технологии зонирования все токоведущие части закрыты от прикосновения, тем самым повышая уровень безопасности для работы обслуживающего персонала. Также все функциональные элементы расположены в отдельных отсеках и за отдельными дверями, что позволяет проводить некоторые ремонтные работы не отключая щит целиком и не прерывая электроснабжение объекта.
РУНН предназначено для распределения и защиты оборудования на токи до 1600А в сетях с номинальным напряжением 0,4 кВ переменного тока частотой не более 60 Гц. Шкаф РУНН состоит из шести панелей двухстороннего обслуживания. Имеет вводной и секционный автоматические выключатели выкатного исполнения с электронными расцепителями, автоматические выключатели отходящих линий – втычного исполнения с электронными расцепителями. Производится индикация состояния работы АВР и всех отходящих линий.

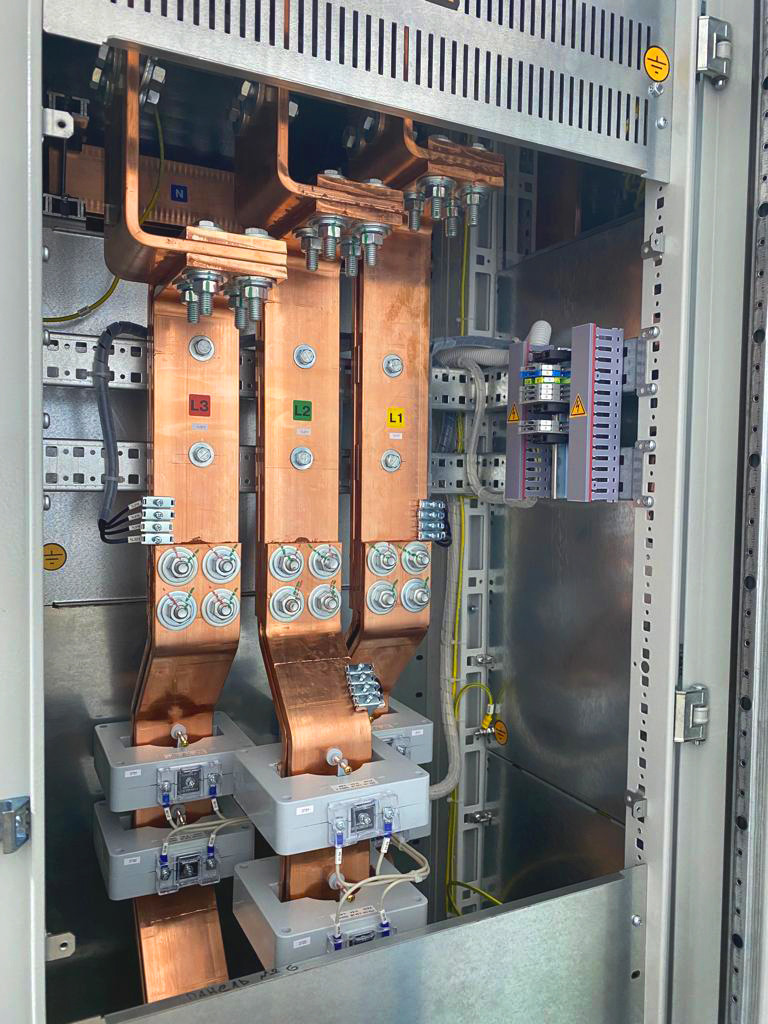

В качестве конструктива использовано решение DKC RAM Power. Подключение вводных автоматических выключателей производится компактным шинопроводом типа «сендвич» компании Metaenergy.
Первая партия данных РУНН планируется к использованию в электроснабжении Установки подготовки попутного газа Ачимовских залежей Уренгойского месторождения.
![IMG-20221026-WA0002.jpg IMG-20221026-WA0002.jpg](/upload/medialibrary/0ff/ydewaj91t18qu9u10ngrwv6cmnu0vkrx/IMG_20221026_WA0002.jpg)
![IMG-20221026-WA0012.jpg IMG-20221026-WA0012.jpg](/upload/medialibrary/ece/96lax39bbhodfyovj9g48mr3dbv0mw0w/IMG_20221026_WA0012.jpg)
В РУНН применяется новая технология зонирования – 4d. При сборке шкафов проводиться разделение сборных шин и всех функциональных блоков, разделение зажимов для внешних проводников, связанных с одним функциональным блоком, и зажимов другого функционального блока и сборных шин. Благодаря технологии зонирования все токоведущие части закрыты от прикосновения, тем самым повышая уровень безопасности для работы обслуживающего персонала. Также все функциональные элементы расположены в отдельных отсеках и за отдельными дверями, что позволяет проводить некоторые ремонтные работы не отключая щит целиком и не прерывая электроснабжение объекта.
РУНН предназначено для распределения и защиты оборудования на токи до 1600А в сетях с номинальным напряжением 0,4 кВ переменного тока частотой не более 60 Гц. Шкаф РУНН состоит из шести панелей двухстороннего обслуживания. Имеет вводной и секционный автоматические выключатели выкатного исполнения с электронными расцепителями, автоматические выключатели отходящих линий – втычного исполнения с электронными расцепителями. Производится индикация состояния работы АВР и всех отходящих линий.
В качестве конструктива использовано решение DKC RAM Power. Подключение вводных автоматических выключателей производится компактным шинопроводом типа «сендвич» компании Metaenergy.
Первая партия данных РУНН планируется к использованию в электроснабжении Установки подготовки попутного газа Ачимовских залежей Уренгойского месторождения.
